光纖刀調校

雖然FTTH光通訊衰減達25dBm 都可正常連線, 但為了穩定和速度, 光纖刀要定期調校, 以確保切割面平整, 訊號衰減最少.

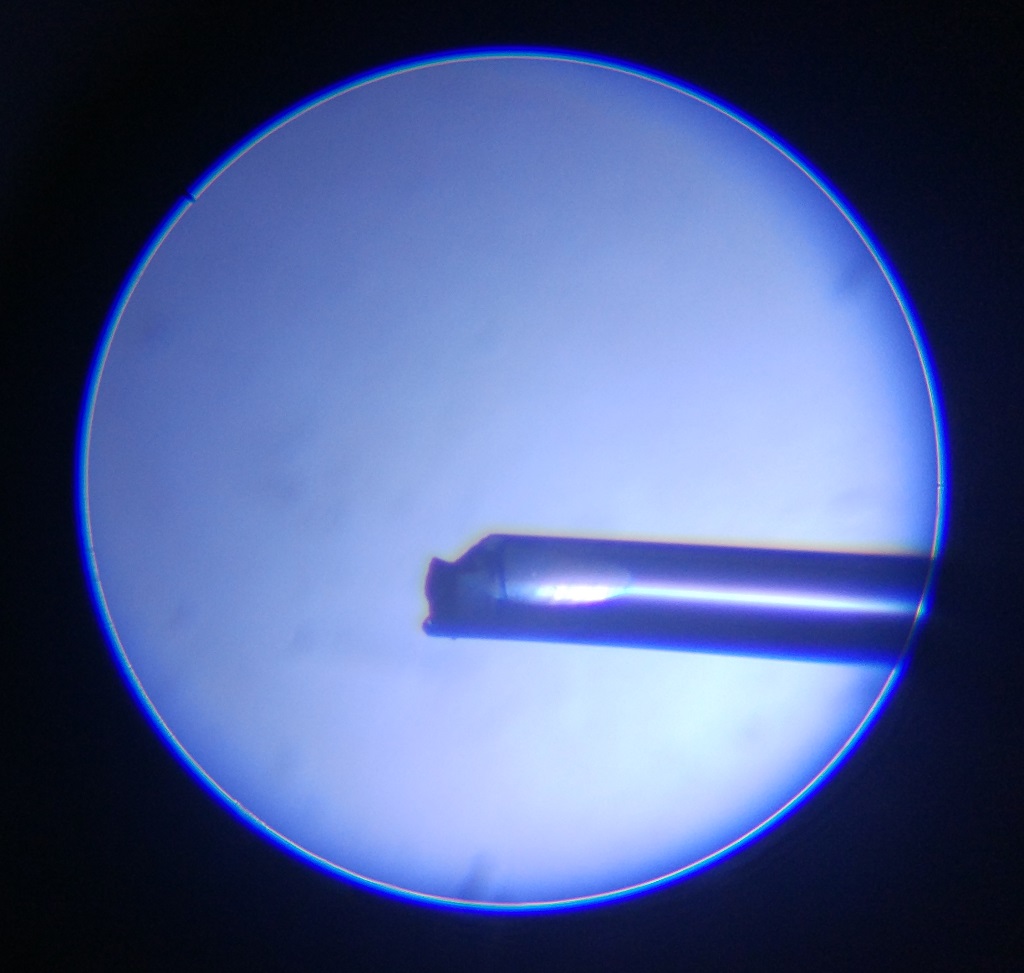

 顯微鏡下, 用一般剪刀剪斷的光纖線

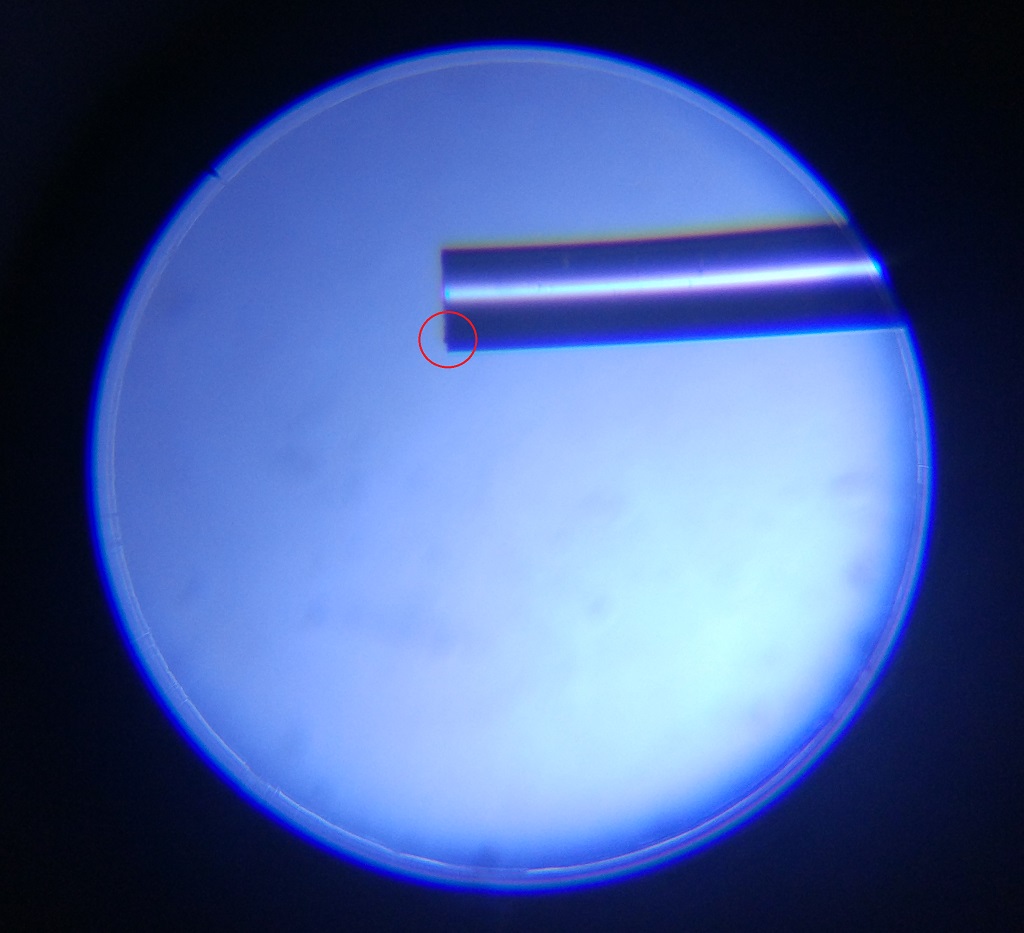

用光纖刀做的切口, 但由於使用多次(100次左右), 切口有一點崩缺. 雖然仍可接通, 但損耗會大一點

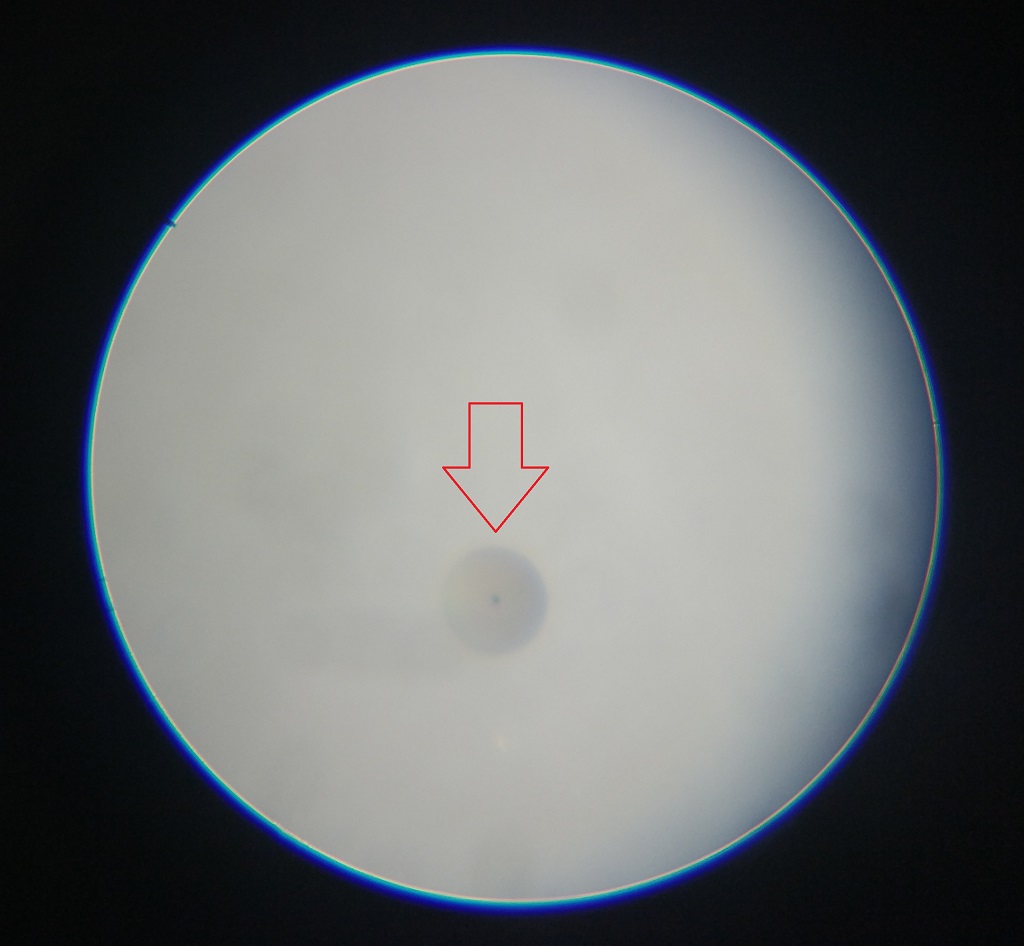

正面看, 沒什問題. 圖中可看到外纖芯與內纖芯

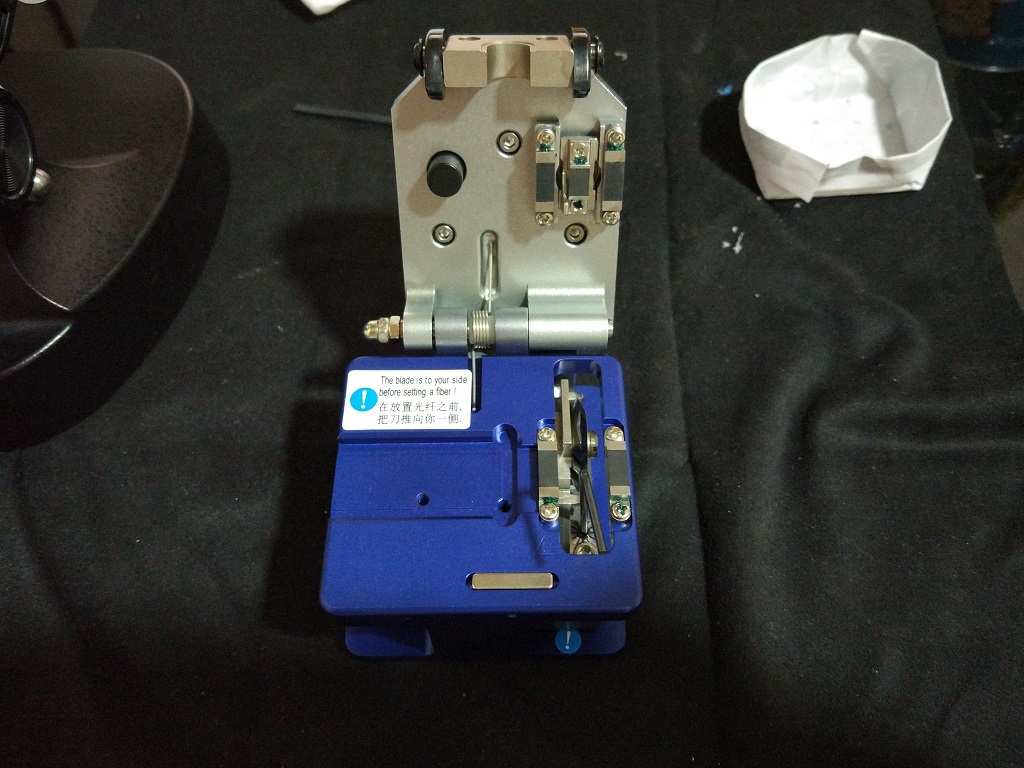

調較一下光纖刀, 調整好後要測試

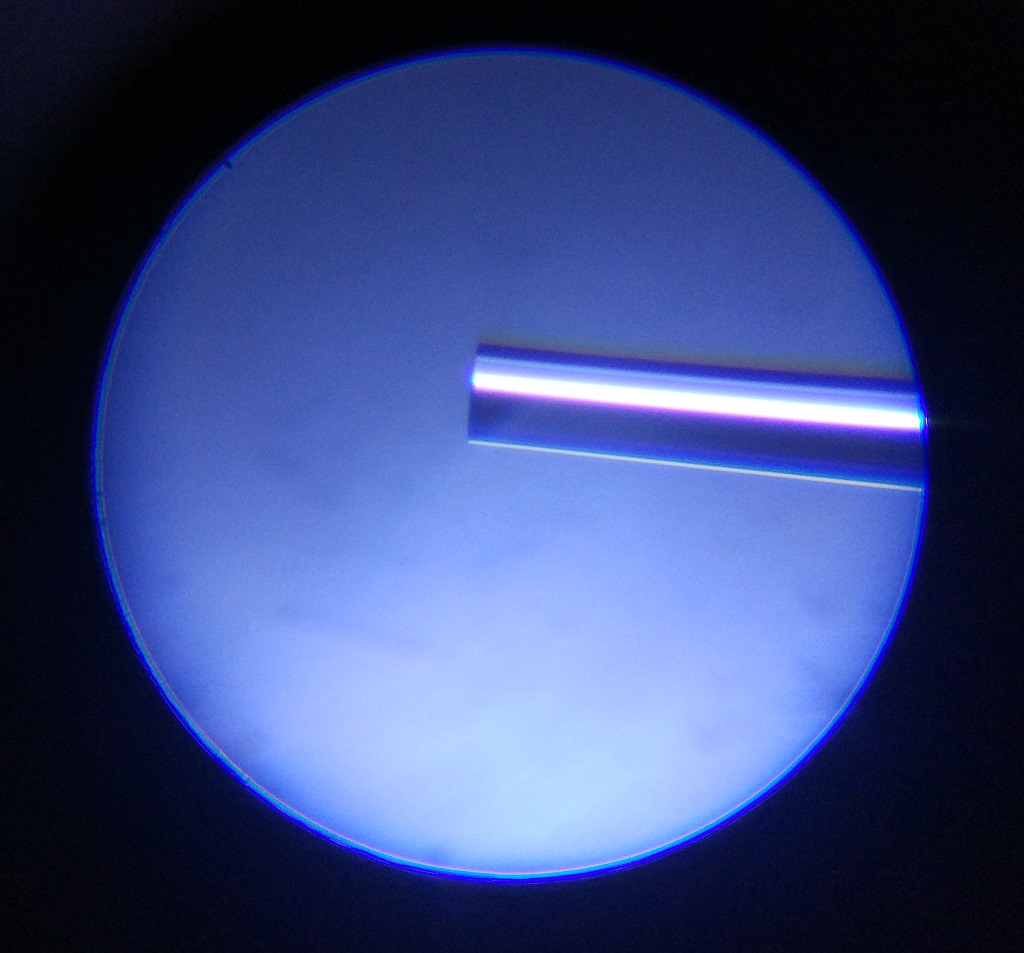

現在切口十分漂亮, 熔接 或 冷接 都很適合

原訊是 -15.07dBm. 經兩個接頭, 訊號只減少了 0.9dBm,
